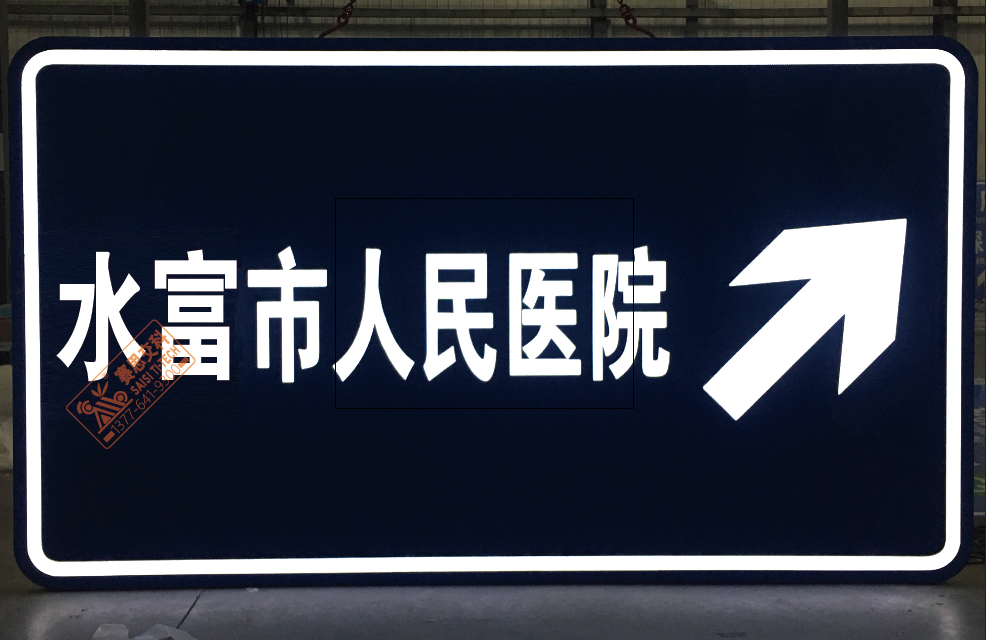

“內部照明式主動發光標志”，作為一款新型的道路交通標志牌，在工程設計、入圖紙前，交安設計師要根據擬應用標志的類型、尺寸、結構等參數，計算標志的大體重量，并通過編制“結構計算書”，來驗證新設的標志配套桿件，或已經桿件上升級安裝發光標志，是否能滿足荷載要求，今天小編就為大家闡述一下“內部照明式主動發光標志”的重量計算方案。

（1）小型主動發光標志的重量計算方法。其關鍵重量部見有：A、標志版面體，通常LED外露點陣發光標志，約為26KG/M2；LED內置光源發光標志，約為30KG/M2。B、控制機箱，約為5KG/套，若采用太陽能蓄電池供電，則需要根據太陽能板的面積大小、蓄電池的存電量型號計算對應重量。如：一塊1000mm*1500mm的LED內置光源發光標志，其重量約為30KG/M2*1M*1.5M=45KG。

（2）大型主動發光標志的重量計算方法。其關鍵重量部見有：A、標志版面體，通常LED外露點陣發光標志，約為26KG/M2；LED內置光源發光標志，約為30KG/M2。B、安裝加固件，因大型發光標志，需要圓管轉接安裝，重量約為5KM/M2。C、控制機箱，約為5KG/套，若采用太陽能蓄電池供電，則需要根據太陽能板的面積大小、蓄電池的存電量型號計算對應重量。如：一塊2500mm*4000mm的LED內置光源發光標志，其重量約為（30KG+5KM）/M2*1M*1.5M=350KG。

（3）普通標志的重量計算方法。普通標志的重量通常取決于鋁板的厚度，不同的厚度，其重量差別較大，鋁板重量的計算方法為“重量=鋁板密度*鋁板厚度*標志面積，以2.5mm厚、4*2.5m標志版面為例，其重量計算為：2.85*1000kg/m3*0.0025m*10m=71.25kg，同理得出：2mm厚約為5.7KG/M2；3mm厚約為8.55KG/M2；另外還需加上滑槽、抱邊的重量，約為1.8KG/M2。
